Описание
_x000D_

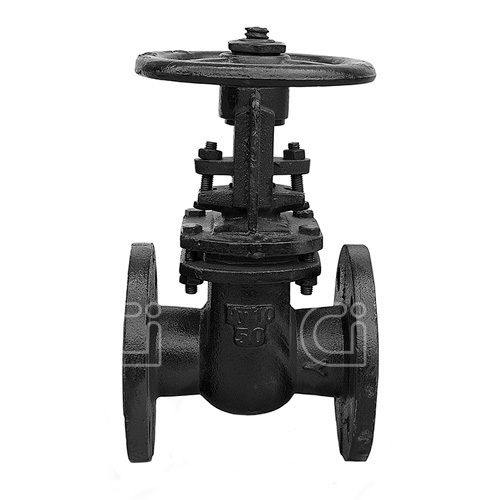

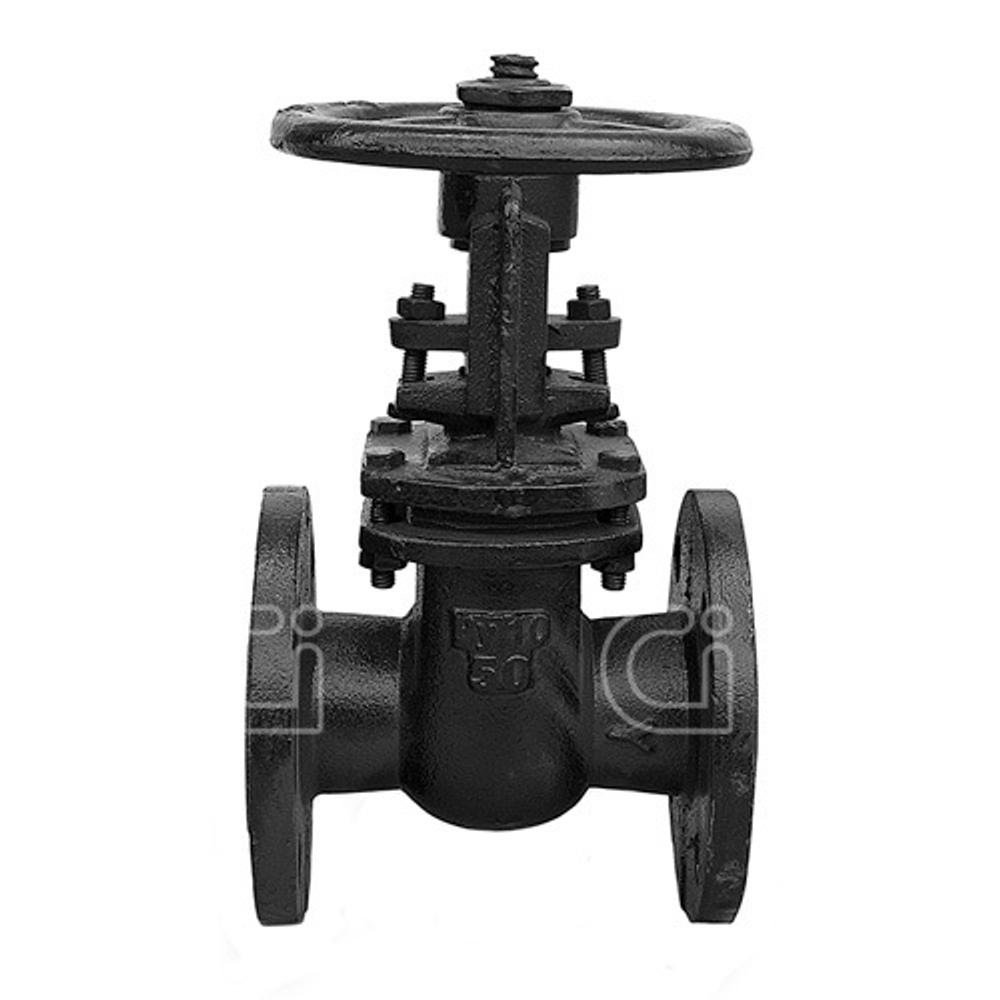

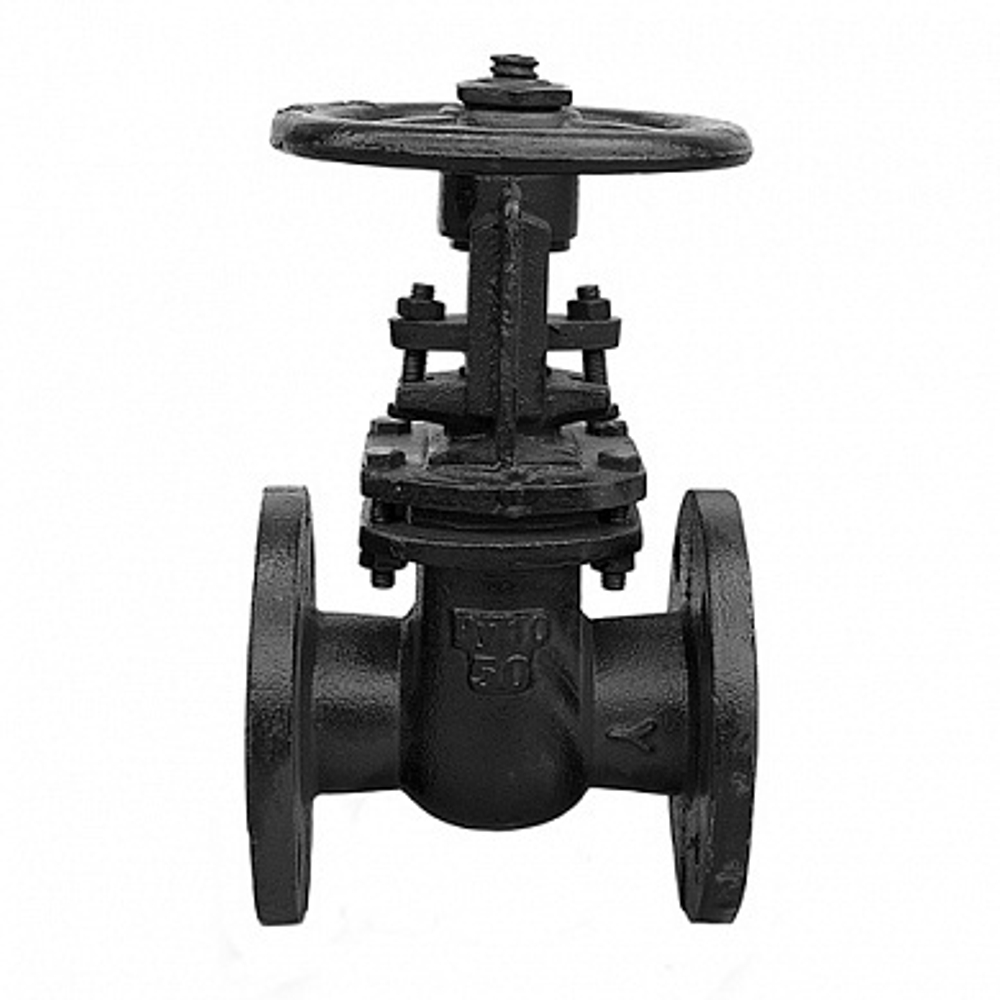

Задвижки чугунные Ci З0ч6бр применяются в качестве запорных устройств на трубопроводах для перекрытия потока среды.
_x000D_
_x000D_
Задвижка состоит из следующих основных деталей:
_x000D_
корпуса 1, крьшки 2. дисков 3, втулки резьбовой 4, фланца сальника 5, колец уплотнительных 6. клина съемного 7. шпинделя 8. маховика 9.
_x000D_
_x000D_
Запирание задвижек Ci З0ч6бр с ручным управлением происходит при вращении маховика по часовой стрелке. При этом шпиндель через втулку резьбовую получает поступательное движение, передающееся на шиберы.
_x000D_
_x000D_
В крайнем положении шиберов при создании на маховике необходимого усилия обеспечивается плотное перекрытие прохода._x000D_
_x000D_
_x000D_
_x000D_
_x000D_
Состав поставки:
_x000D_- _x000D_
- Задвижка - 1 шт.; _x000D_
- Паспорт - 1 экз./партия. _x000D_
Характеристики
Материал корпуса
Чугун
Тип соединения
Фланец
Вес, кг
13,5
Материал крышки
серый чугун
Диаметр отверстия (с), мм
18
Цвет корпуса
Черный
Номинальное давление (PN)
10
Максимальная температура рабочей среды, С°
225
Срок гарантии производителя, лет
1
Объем, м³
0,016
Производитель
Китай
УДАЛИТЬ!!
1236539
Номинальный диаметр (DN)
80
Срок службы, лет
10
Класс герметичности
"D" по ГОСТ Р 54808-2011
Рабочая среда
вода, пар
Материал шпинделя
Нержавеющая сталь
Привод
Ручной
Строительная длина
210
Условное обозначение в таблице фигур
30ч6бр
Материал уплотнения
Латунь
Материал клина
серый чугун
Количество отверстий, шт.
4
