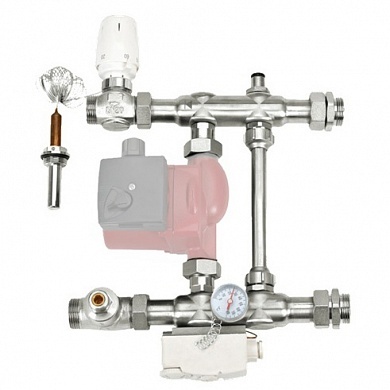

Узел насосно-смесительный Е011-1, с термогол. и термостатом, без насоса

_x000D_

_x000D_ Насосно-смесительный узел Е011-1 предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной температурой теплоносителя. Монтируется на коллекторной группе низкотемпературного контура. Подключается к высокотемпературному контуру системы отопления._x000D_

_x000D_

_x000D_

Характеристики от производителя

_x000D_
_x000D_

_x000D_

Конструкция и принцип работы

_x000D_ _x000D_

_x000D_ Высокотемпературный теплоноситель подается на термостатический клапан (1) (стрелка вверху слева). За счет смешивания с водой из обратного коллектора тёплых полов, понижается температура подачи до установленной температуры (напр. 40°C). Здесь применяется гидравлическая схема с подмешивающим включением. Требуемая температура подачи устанавливается термостатической головкой (2). Температура котловой воды должна на 10-15°C превышать желаемую температуру подачи тёплого пола. _x000D_

_x000D_ Накладной термостат (3) отключает циркуляционный насос при превышении заданной температуры подачи (например, при дефекте головки термостата), предотвращая возможные повреждения тёплых полов. Температура отключения насоса устанавливается пользователем перед запуском системы исходя из типа системы отопительной системы.
_x000D_

_x000D_ Интегрированный в насосной группе байпас (4) обеспечивает постоянную циркуляцию теплоносителя при одновременно закрытых контурах распределительного коллектора и двухходового термостатического клапана._x000D_

_x000D_ Балансировочный клапан (5) установлен на обратном трубопроводе и предназначен для гидравлической балансировки высокотемпературного и низкотемпературного контуров системы._x000D_

_x000D_ Температура теплоносителя в контуре смесительного узла контролируется по термометру (6). _x000D_

Монтажные размеры

_x000D_

_x000D_ Комплект поставки

_x000D_
• Узел насосно-смесительный - 1 компл.;
_x000D_
• Технический паспорт - 1 шт.;
_x000D_
• Упаковка - 1 шт.
_x000D_

_x000D_ Внимание! В состав комплекта не входит циркуляционный насос._x000D_
