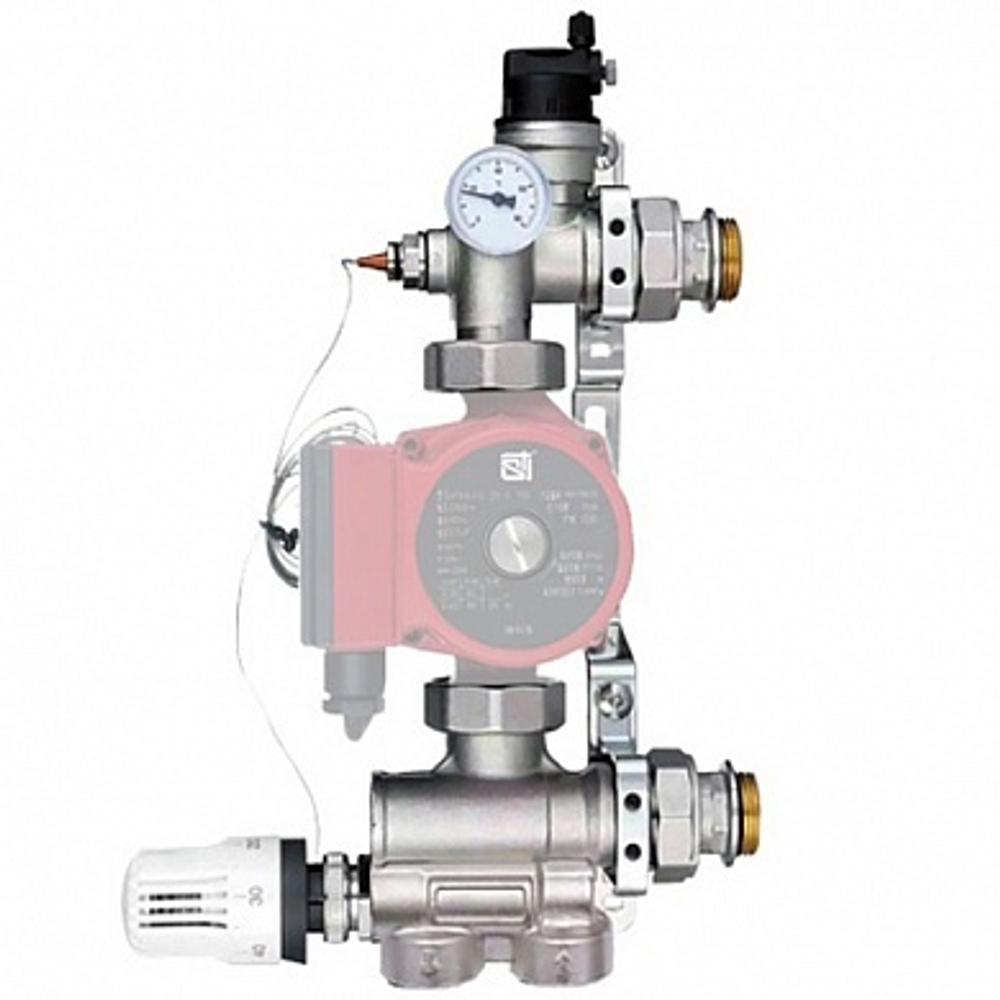

Узел насосно-смесительный Е008-3, с термогол., без насоса

_x000D_

_x000D_ Насосно-смесительный узел Е008-3 предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной температурой теплоносителя. Монтируется на коллекторной группе низкотемпературного контура. Подключается к высокотемпературному контуру системы отопления._x000D_

_x000D_

_x000D_

Характеристики от производителя

_x000D_
_x000D_

_x000D_

Конструкция и принцип работы

_x000D_ _x000D_

_x000D_ Вход высокотемпературного теплоносителя происходит справа снизу (стрелка вверх). В нижнем корпусе (2) происходит смешивание высокотемпературного теплоносителя системы отопления и теплоносителя с обратной линии низкотемпературного контура (боковой нижний вход)._x000D_

_x000D_

_x000D_ С помощью циркуляционного насоса теплоноситель со смешанной температурой поступает в верхний корпус (5), а затем на подающий коллектор низкотемпературной системы отопления. Регулирование значения смешанной температуры производится с помощью термостатической головки (1). Замер температуры происходит с помощью выносного датчика, который устанавливается в верхнюю часть корпуса (5). Два корпуса собираются на кронштейне (3). Значение температуры теплоносителя поступающего в низкотемпературный контур можно увидеть с помощью контактного термометра (6). Функция удаления воздуха осуществляется с помощью автоматического вертикального воздухоотводчика (7). Для корректной работы группы необходимо обеспечить минимальный перепад давления не менее ОД бара между подающим и обратным трубопроводом к первичному контуру системы отопления. В нижнем корпусе (2) располагается байпас с диапазоном настройки от 0 до 5. Он находится сбоку возле термоголовки (1).
_x000D_

Монтажные размеры

_x000D_

_x000D_ Комплект поставки

_x000D_
• Узел насосно-смесительный - 1 компл.;
_x000D_
• Технический паспорт - 1 шт.;
_x000D_
• Упаковка - 1 шт.
_x000D_

_x000D_ Внимание! В состав комплекта не входит циркуляционный насос._x000D_
