Комбинированный счетчик с широким диапазоном измерения и импульсным выходом
_x000D_Декаст СТВК предназначен для измерения потребления питьевой и технической воды с максимальной температурой 30 градусов, а так же для систем с большой амплитудой расходов и разбросов давления. Может применяться в пожарных распределительных сетях и на объектах со значительным сезонным (суточным) колебанием расхода воды.

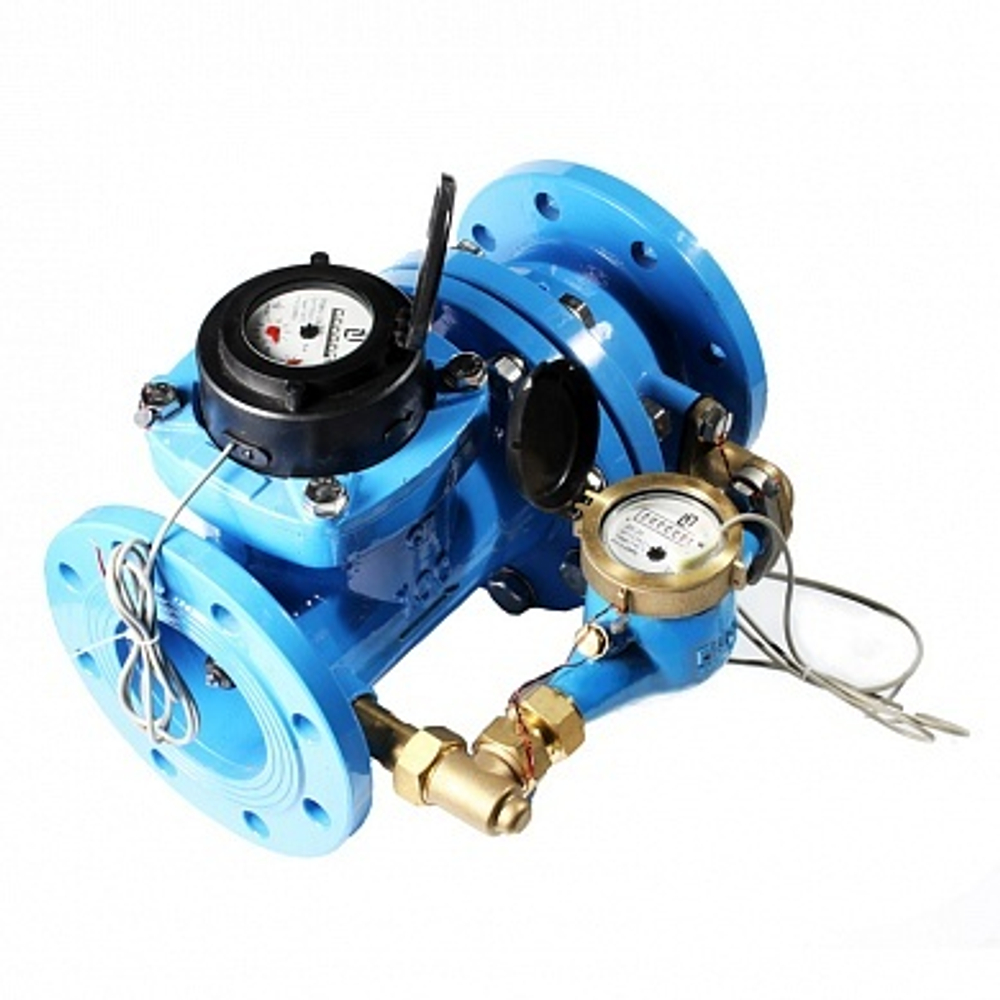

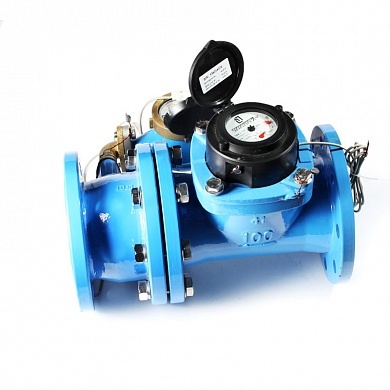

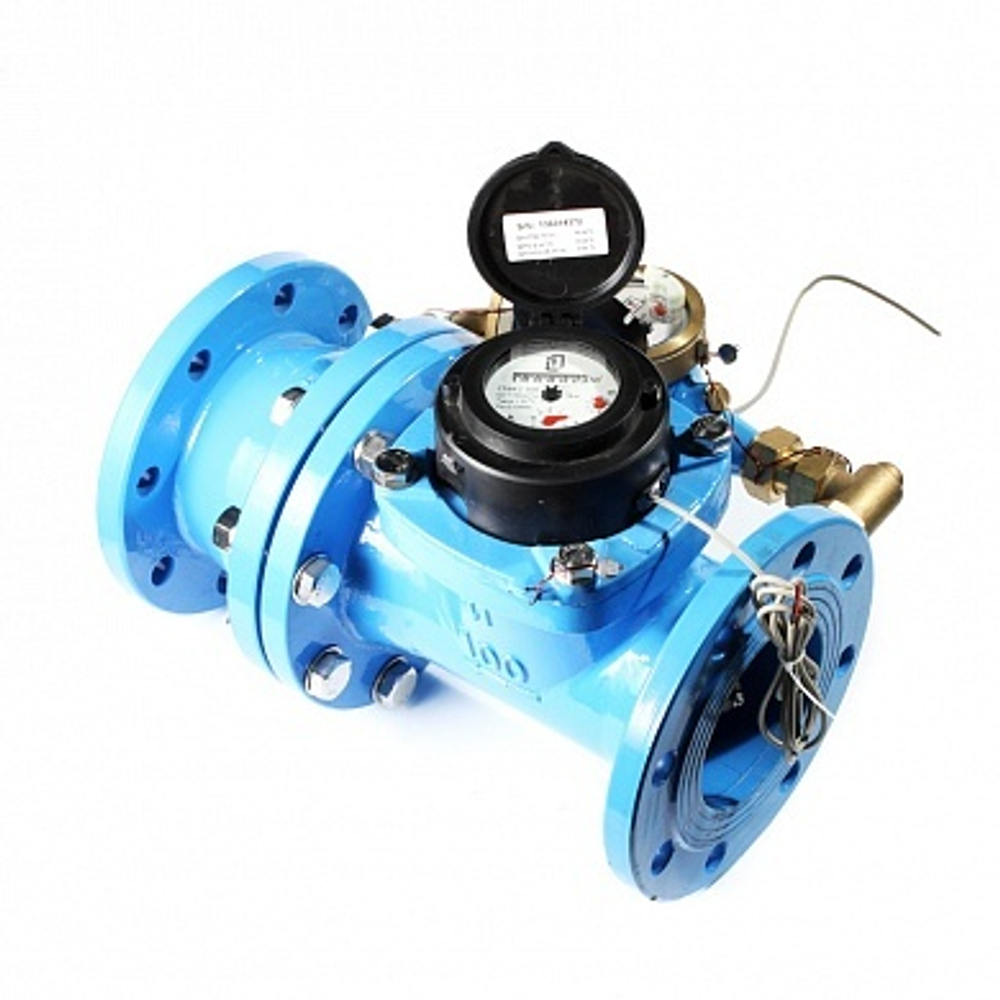

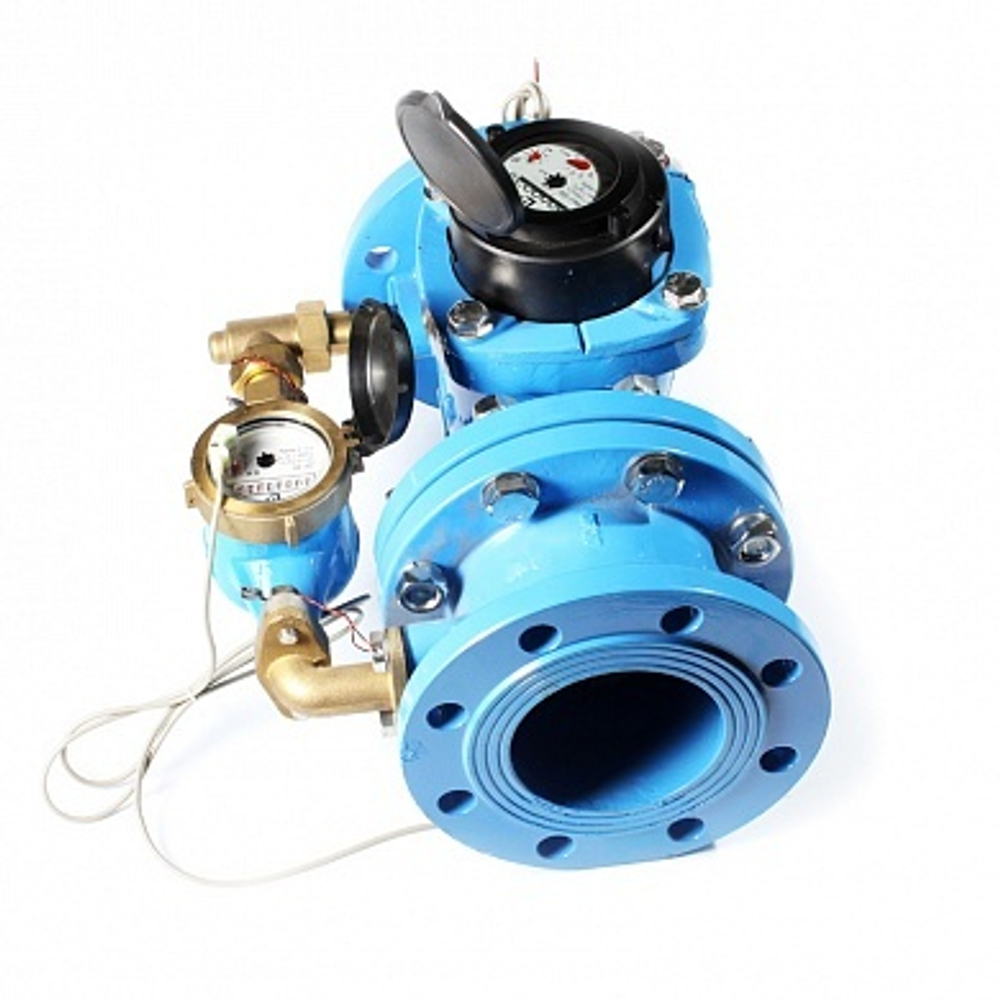

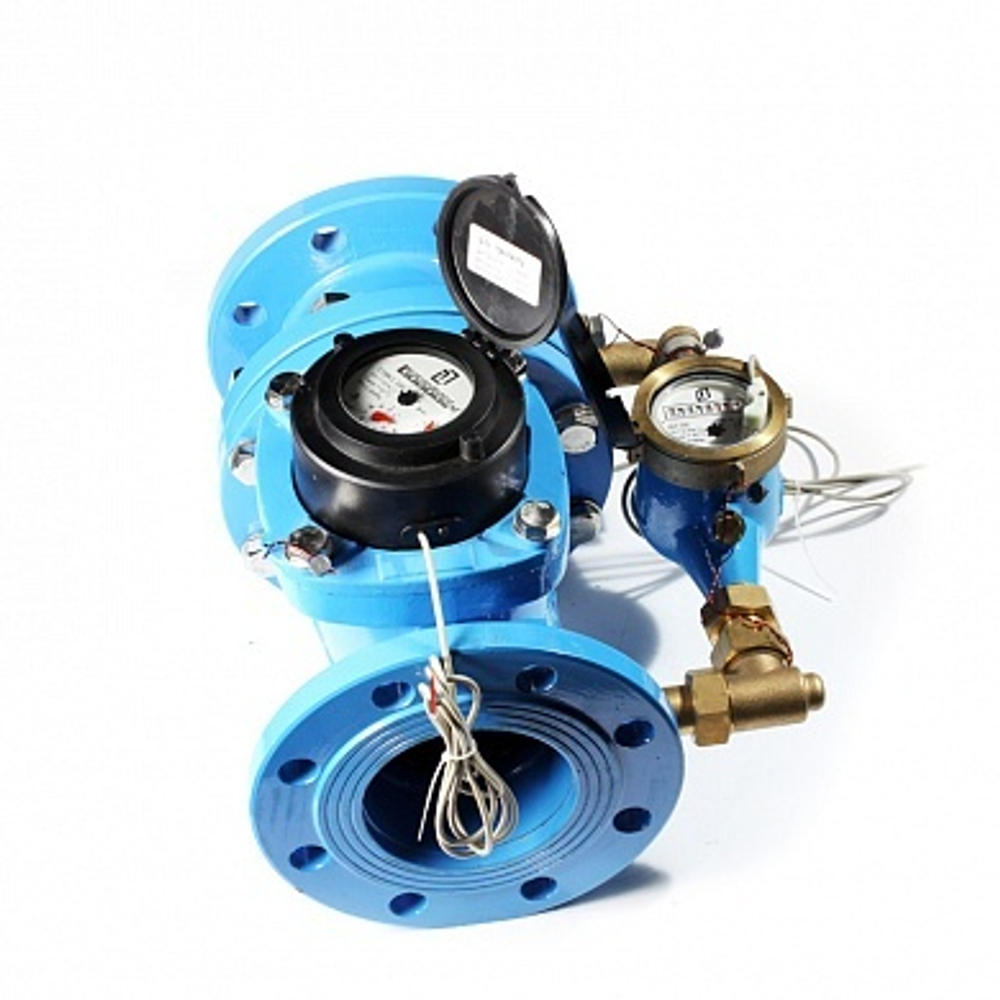

_x000D_Конструктивно счётчики комбинированные СТВК состоят из двух счётчиков воды: турбинного (основного) и крыльчатого (вспомогательного), индикаторных устройств, воспринимающих число оборотов аксиальной турбинки основного счётчика, а также крыльчатки вспомогательного счётчика посредством механизма передачи вращения и переключающего устройства. Индикаторные устройства каждого из счётчиков показывают только ту часть общего измеренного объема, которая прошла через него.
_x000D_СТВК-1 конструктивно исполнен в едином корпусе, счетчики расположены последовательно. Серийно выпускается в следующих диаметрах условного перехода: 50/15, 65/20, 80/20, 100/20, 150/40;
_x000D_СТВК-2 конструктивно исполнен в двухкорпусном варианте, счетчики расположены параллельно. Серийно выпускается в следующих диаметрах условного перехода: 50/15, 80/20, 100/20, 150/40;
_x000D_Достоинства счетчика СТВК:
_x000D_- _x000D_
- Счетчик полностью соответствует ГОСТ Р 50193 и международным стандартам ISO 4064, ISO 7858.1.2.3 _x000D_
- Конструктивно в устройстве расположены два счетчика: турбинный счетчик для больших расходов, многоструйный крыльчатый счетчик для малых расходов. За счет этого достигается возможность точного измерения на объектах с широким диапазоном как малых, так и больших расходов воды. _x000D_
- Возможность интегрировать счетчик в автоматизированную систему контроля и управления данными, счетные механизмы обоих счетчиков оснащены МИД-сенсорами. _x000D_
Характеристики производителя:
_x000D_| Наименование параметров | _x000D_Значение параметра для счетчиков с диаметром условного прохода (Ду), мм | _x000D_|||
| 50/15 | _x000D_80/20 | _x000D_100/20 | _x000D_150/40 | _x000D_|
| Метрологический класс | _x000D_B | _x000D_|||
| Расход воды, м3/ч | _x000D__x000D_ | |||
| - минимальный расход воды qmin | _x000D_0,03 | _x000D_0,05 | _x000D_0,05 | _x000D_0,20 | _x000D_
| - переходный расход воды qt | _x000D_0,12 | _x000D_0,20 | _x000D_0,20 | _x000D_0,80 | _x000D_
| - номинальный (рабочий) расход воды qn | _x000D_45 | _x000D_100 | _x000D_150 | _x000D_250 | _x000D_
| - максимальный расход воды qmax | _x000D_90 | _x000D_200 | _x000D_300 | _x000D_500 | _x000D_
| Порог чувствительности (не более), м3/ч | _x000D_0,015 | _x000D_0,02 | _x000D_0,02 | _x000D_0,055 | _x000D_
| Рабочий диапазон холодной воды, °С | _x000D_от +5 до +30 | _x000D_|||
| Максимальное давление воды, МПа | _x000D_1,6 | _x000D_|||
| Минимальная цена деления, м3 | _x000D_0,0001 | _x000D_0,001 | _x000D_||
| Наибольшее значение роликового указателя, м3 | _x000D_999999+99999 | _x000D_9999999+999999 | _x000D_||
| Монтажная длина, мм | _x000D_270 | _x000D_370 | _x000D_370 | _x000D_500 | _x000D_
Комплектация счетчика:
_x000D_- _x000D_
- Счетчик воды - 1 шт.; _x000D_
- Паспорт - 1 шт.; _x000D_
- Комплект монтажных частей - 1 шт.; _x000D_
