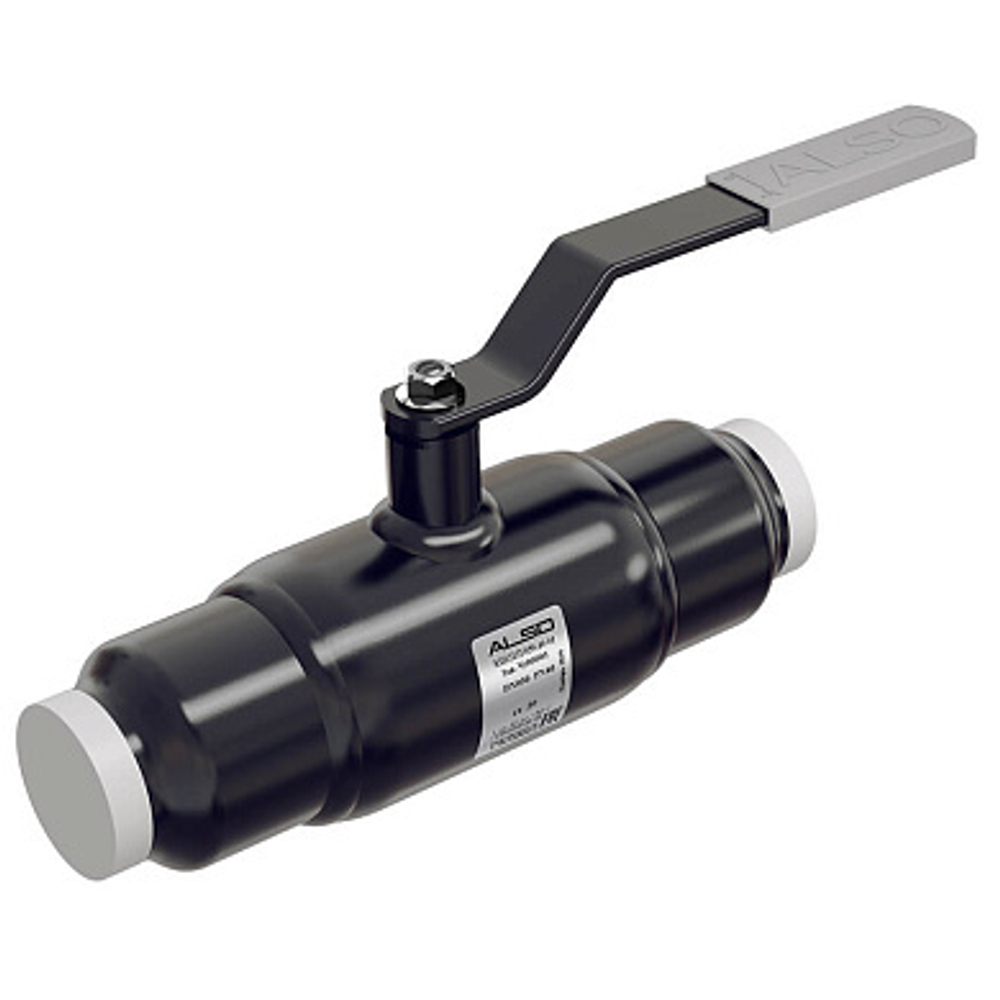

_x000D_ Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для монтажа на трубопроводах, в качестве запорного устройства, транспортирующих теплосетевую воду, в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды», нефтепродукты и другие жидкие среды, по отношению к которым материалы крана коррозионно-стойки._x000D_
_x000D__x000D_
_x000D__x000D_ Кран шаровой ALSO соответствует ТУ 3742-001-91358894-2010 и техническим требованиям комплекта конструкторской документации._x000D_
_x000D__x000D_
_x000D__x000D_ Сварные соединения выполнены по ГОСТ 23518-79, ГОСТ 16037-80, ГОСТ 14771-76, в соответствии с СТ ЦКБА 025-2006_x000D_
_x000D_Конструкция и описание материалов шарового крана ALSO
_x000D__x000D_
_x000D_
| _x000D_
_x000D_
_x000D_ № п/п_x000D_ _x000D_ _x000D_ | _x000D_
_x000D_
_x000D_
_x000D_ Деталь_x000D_ _x000D_ _x000D_ | _x000D_
_x000D_
_x000D_
_x000D_ Материал_x000D_ _x000D_ _x000D_ | _x000D_
| _x000D_ 1. _x000D_ | _x000D__x000D_ Ручка_x000D_ | _x000D__x000D_ Ст.3_x000D_ | _x000D_
| _x000D_ 2. _x000D_ | _x000D__x000D_ Гайка_x000D_ | _x000D__x000D_ оцинкованная сталь_x000D_ | _x000D_
| _x000D_ 3. _x000D_ | _x000D__x000D_ Кольцо уплотнительное_x000D_ | _x000D__x000D_ Фторсилоксан_x000D_ | _x000D_
| _x000D_ 4. _x000D_ | _x000D__x000D_ Кольцо_x000D_ | _x000D__x000D_ Ф4К20 (PTFE +20% С)_x000D_ | _x000D_
| _x000D_ 5. _x000D_ | _x000D__x000D_ Шток_x000D_ | _x000D__x000D_ Ст.20Х13 (AISI 420)_x000D_ | _x000D_
| _x000D_ 6. _x000D_ | _x000D__x000D_ Пружина_x000D_ | _x000D__x000D_ Ст.65Г или Ст.60С2А_x000D_ | _x000D_
| _x000D_ 7. _x000D_ | _x000D__x000D_ Кольцо опорное_x000D_ | _x000D__x000D_ Ст. 08ПС_x000D_ | _x000D_
| _x000D_ 8. _x000D_ | _x000D__x000D_ Уплотнитель седла_x000D_ | _x000D__x000D_ Фторсилоксан_x000D_ | _x000D_
| _x000D_ 9. _x000D_ | _x000D__x000D_ Седло_x000D_ | _x000D__x000D_ Ф4К20 (PTFE +20% С)_x000D_ | _x000D_
| _x000D_ 10. _x000D_ | _x000D__x000D_ Шар:_x000D_ | _x000D__x000D_
_x000D_ | _x000D_
| _x000D_ | _x000D__x000D_ DN 15-32_x000D_ | _x000D__x000D_ Ст. 20Х13 (AISI 420)_x000D_ | _x000D_
| _x000D_ | _x000D__x000D_ DN 40,65 _x000D_ | _x000D__x000D_ Ст.08Х18Н10 (AISI 304)_x000D_ | _x000D_
| _x000D_ | _x000D__x000D_ DN 50, 80–300_x000D_ | _x000D__x000D_ Ст. 08Х13 (AISI 409)_x000D_ | _x000D_
| _x000D_ _x000D_ | _x000D__x000D_ DN 350–600_x000D_ | _x000D__x000D_ Ст. 12Х18Н10Т (AISI 321)_x000D_ | _x000D_
| _x000D_ 11. _x000D_ | _x000D__x000D_ Горловина_x000D_ | _x000D__x000D_ Ст.20_x000D_ | _x000D_
| _x000D_ 12. _x000D_ | _x000D__x000D_ Корпус_x000D_ | _x000D__x000D_ Ст.20_x000D_ | _x000D_
| _x000D_ 13. _x000D_ | _x000D__x000D_ Патрубок_x000D_ | _x000D__x000D_ Ст.20_x000D_ | _x000D_
_x000D_
Каждый шаровой кран ALSO проходит испытание на прочность и плотность водой согласно ГОСТ 21345–2005 и испытания на герметичность воздухом РПР = 6 кгс / см2.
_x000D_
Время испытания на каждый диаметр согласно ГОСТ 21345–2005._x000D_
Состав поставки:
_x000D_- _x000D_
- Кран шаровой ALSO - 1 шт. _x000D_
- Паспорт с заводским номером - 1 шт. _x000D_
